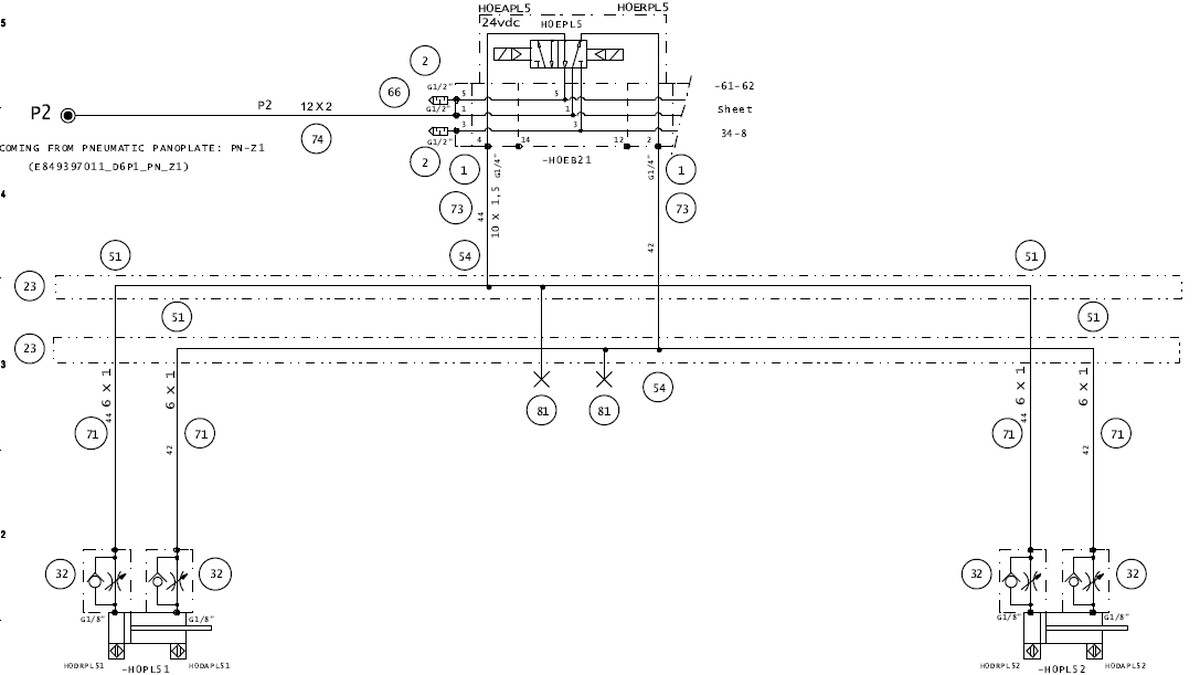

Pnömatik Devre Tasarımı
FR (filtre–regülatör), sensörlü valf adaları, akış ayarı ve hızlı egzoz. Güvenli tahliye (dump), bölgesel basınç yönetimi
- ISO 4414 uyumlu tasarım.
- Debi & çap seçimi

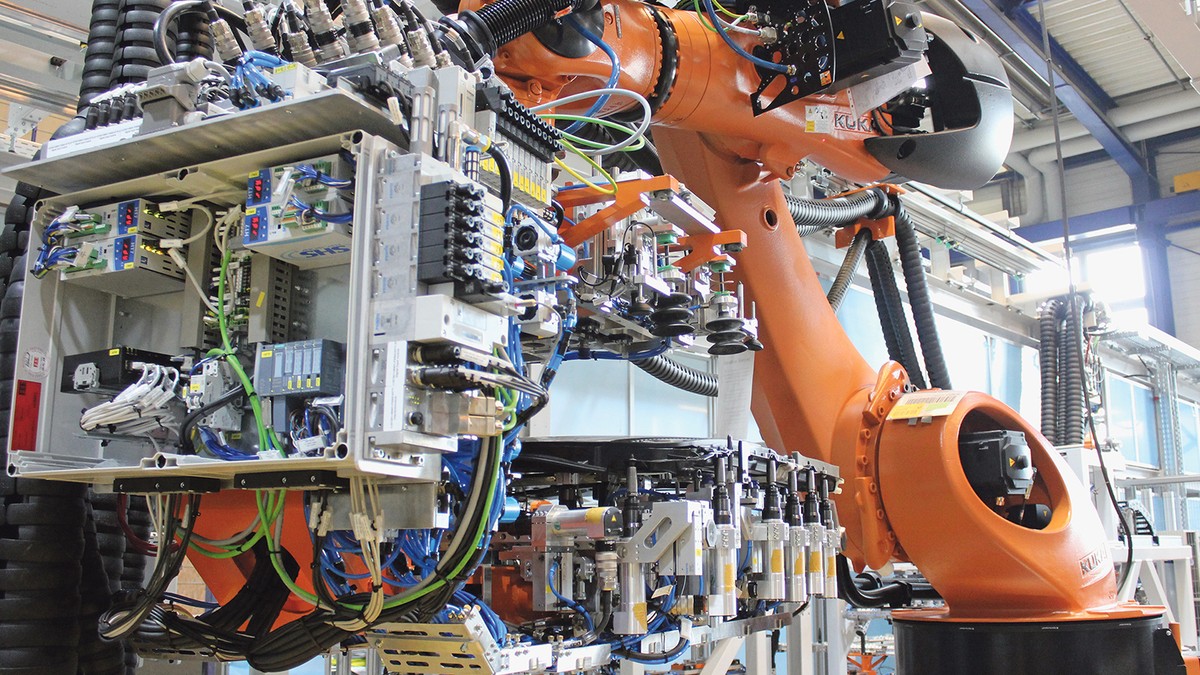

- Vakum & gripper

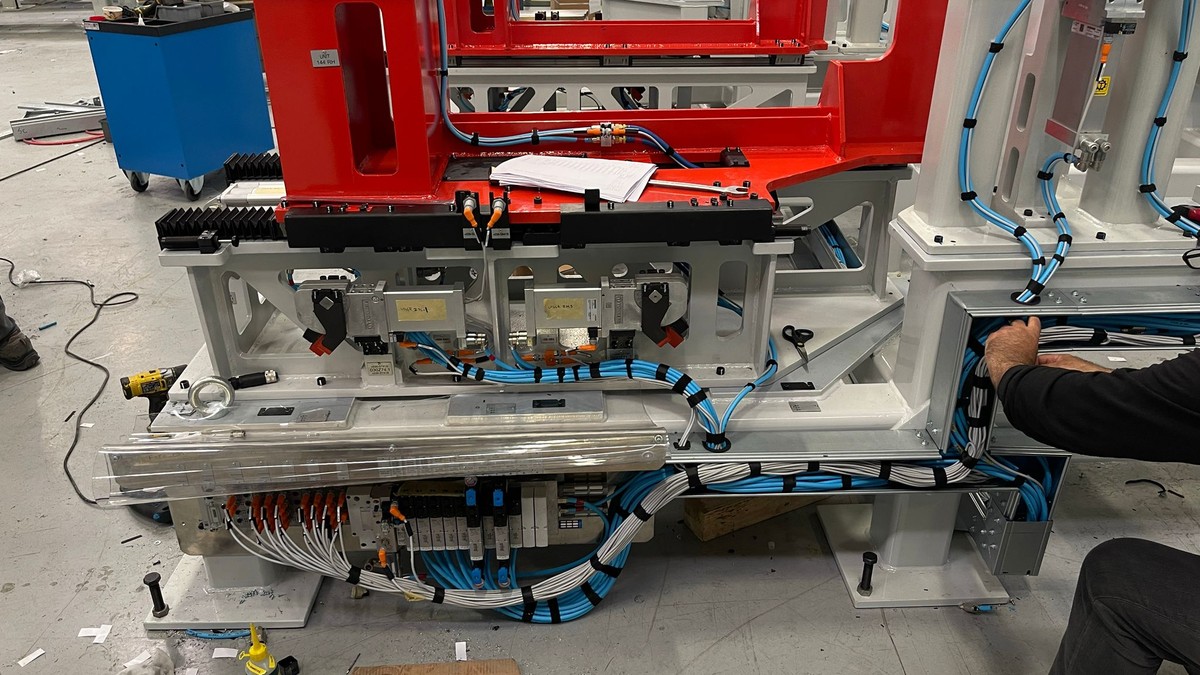

FIXTURE & GRIPPER — PNÖMATİK / ELEKTRİK
Robotik üretim için fixture ve gripper sistemlerinin pnömatik ve elektrik tasarım/imalat/devreye alma süreçleri.
Neden Orions?
Hızlı çevrim, güvenli tutuş, uzun ömür
Fixture ve gripper’larda, pnömatik devreden sensörlere kadar tüm bileşenleri tek elden yönetiriz. Ergonomi, bakım kolaylığı ve çevrim süresini birlikte optimize ederiz.
- Pnömatik hesaplar: silindir kuvveti/strok, hız ayarı, Qn debi, hava hazırlama
- Elektrik & kontrol: I/O, emniyet (ISO 13849-1), sensörler, kablolama
- Mekanik entegrasyon: Kablo tavaları, dayama pimleri, hizalama
1000ms altı çevrim hedefi
PL d/e emniyet mimarisi
Bakım dostu tasarım
Fixture / Gripper
Pnömatik ve elektrik çalışmaları

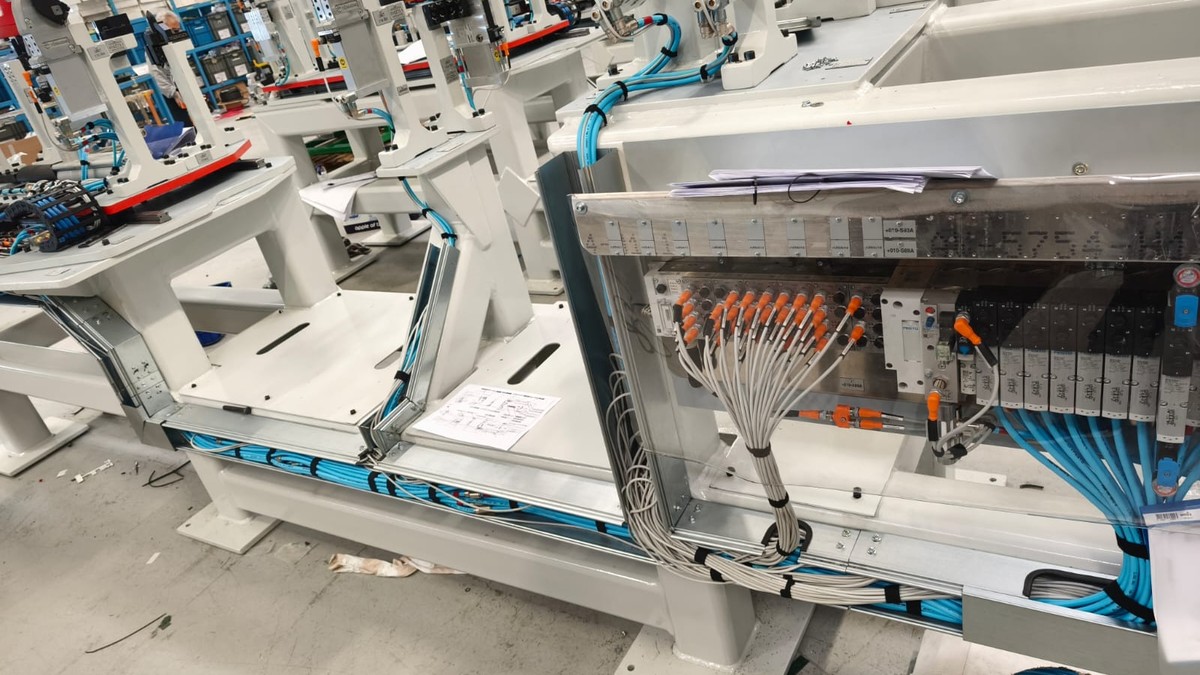

Elektrik & Kontrol
Fixture/gripper istasyonlarında, bakım-dostu ve güvenli elektrik mimarisi doğru I/O tasarımı, sahaya uygun kablolama ve emniyet devreleriyle duruşları azaltır.
- Sensör kablo bağlantıları ve reglaj çalışmaları
- Etiketleme standartları,güvenilir etiketleme
- Konnektör & spiral kablo çözümleri
TASARIMA UYGUN ÇALIŞMA
Tasarım ve projelerinize uygun hortum ve kablolama uygulamaları. Metal - Yapışkan etiketlemler.
- Güvenilir etiketleme ve uygun kozmetik
- Projeye uygun hortum ve kablolama
- Temizlik ve düzen.
mekanİk Çalışmalar
Fixture ve robot uç ekipmanlarında (EOAT) hızlı, tekrarlanabilir ve güvenli hareket için; doğru malzeme seçimi, pnömatik devre kurgusu ve mekanik kılavuzlama
- Kablo tavası uygulamaları
- Klemp ayarları ve montajları
- Sensör montajlar
Grıpper
Gripper elektriksel ve pnömatik giydirmeleri
- Bakım dostu kablo ve hortum uygulamaları
- Kablo ve hortum korumaları
- Robot kablo paketleri montaj ve bağlantıları
- ISO 4414 (pnömatik güvenlik) ve ISO 13849 (PL) prensipleri
- Önleyici bakım çalışmaları.

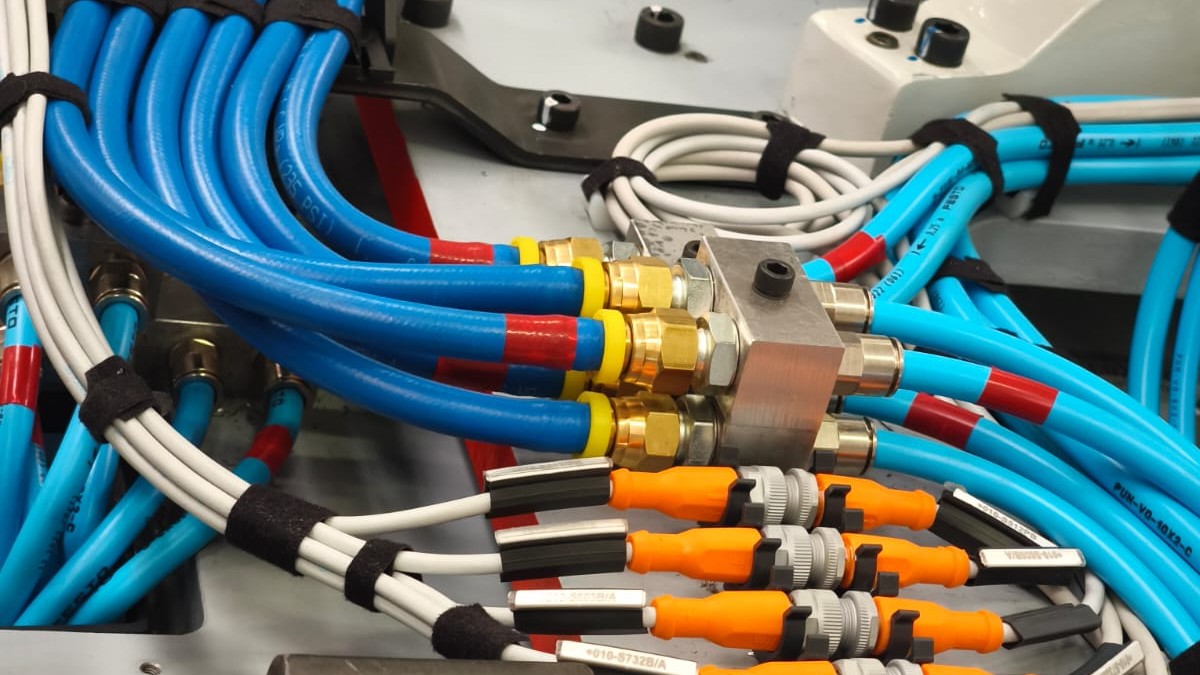

Kablolama & Hortum Yönetimi
M8/M12 saha konnektörleri, drag chain güzergâhı ve renk kodlu hortumlarla düzenli kurulum. EMC ayrımı, hareketli kablo ve hortum uygulamaları ,etiket planı ile uzun ömürlü, sızdırmaz hatlar.
- Enerji zinciri/spiral , Bağlantı etiketleme
- IEC 60204-1, IEC 60445 (işaretleme), ISO 4414 (pnömatik güvenlik)
Standartlar
Uygunluk & dokümantasyon
- ISO 4414 (Pnömatik sistemler güvenliği)
- EN/ISO 13849-1/-2 (Emniyet seviyeleri)
- IEC 60204-1 (Makine elektrik teçhizatı)
- Risk analizi, FMEA ve devre şemaları
- Bakım talimatları ve yedek parça listesi
Süreç
Tasarım & devreye alma adımları
1) Tasarım
Kinematik, kuvvet ve devre hesapları; 3D & şema.
2) İmalat
Mekanik işleme, montaj; valf adası ve kablolama.
3) Test & Devreye Alma
Fonksiyon testleri, kaçak kontrol ve çevrim optimizasyonu.
SSS
Sık sorulan sorular
Sahada çalışmalar yapıyor musunuz ?
Evet. Sizin iş sahanızda da Pnömatik &Elektropnömatik çalışmaları gerçekleştiriyoruz. Devreye alım, kontrol ve testlerimizi de yine sahanızda yapıyoruz.
Kendi imalathanemizde / Fabrikamızda fiixture-gripper imalatlarımızı yapıyoruz. Personel desteği sağlıyor musunuz?
Evet. Bir çok müşterimiz ile bu modelde çalışmalar yapıyoruz.
Hizmetiniz Fixture/grippelar için tekliflendirme mi yoksa Personel/Saat uygulamanız var mı?
İş ortaklarımızın ihtiyaç ve taleplerine göre çalışmalarımızı şekillendiriyoruz. Dilerseniz Personel/Saat desteği yada Tekliflendirme (götürü) usulü ile çalışıyoruz.
Fixture/Gripper projeniz için doğru çözümü birlikte belirleyelim
Kısa bir keşif görüşmesi ile ihtiyaçlarınızı toplayıp, teknik ve ticari teklif sunalım.
